建筑工地安全体验馆解决方案

                           建筑工地安全体验馆解决方案

一、策划目标

由郑州云盾信息技术有限公司策划、设计、实施,项目全面策划实施安全体验区的目的是为了通过亲身体验式安全教育,提高工人的安全意识和自我防范意识。同时通过安全体验区的设置,提高项目安全管理水平。
1、主题标志性:响应国家“强化安全发展观念,提高全民安全素质”的号召,针对               项目现场安全教育的需求,建造安全体验馆,使之成为安全生产警示教育平台和企业品牌宣传的窗口。
2、经济性:通过设计一体化、合理化设计节省成本,避免重大修改、返工。
3、创新性:以创意空间和思维,打造安全教育一流的安全体验馆。
4、时效性:通过技术一体化、合理选择工艺,安排工序和工种搭配,实现高效建设。
5、可持续性:合理组织功能,使得空间可分可合,可相互转化,为展览更新留下充分余地。
6、服务性:功能区划合理、流线清晰,内容全面重点突出。


二、体验馆主要内容和构成
        安全体验馆拟设置于工地大门        侧,长     米,宽     米,占地面积约     ㎡,共设置     个建筑施工安全相关的体验项目,如安全帽撞击体验、安全带体验、空中坠落体验等,可同时供30人体验,以实景模拟、图片展示、案例警示、亲身体验等直观方式,将施工现场常见的危险源、危险行为与事故类型具体化、实物化;让受训人员通过视觉、听觉、触觉来体验施工现场危险行的发生过程和后果,感受事故发生瞬间的惊险,从而提高安全意识,增强自我保护意识,避免事故的发生。

3D规划设计:



2-1、安全体验馆平面图

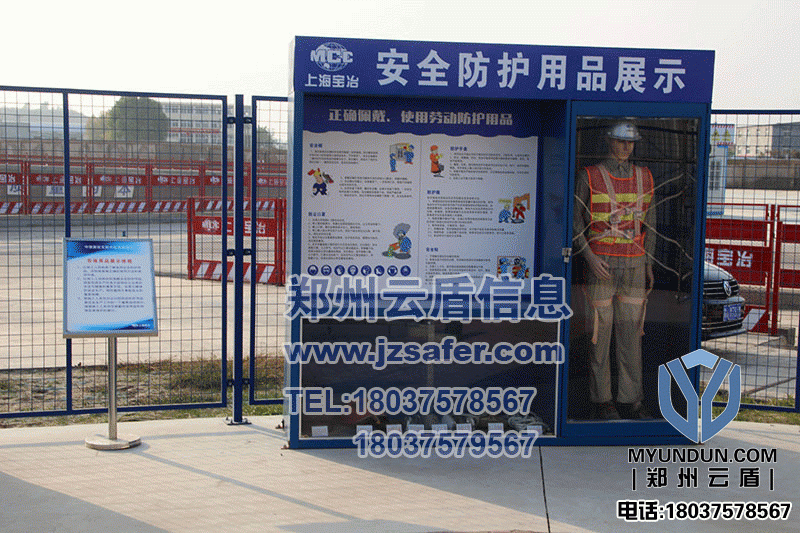

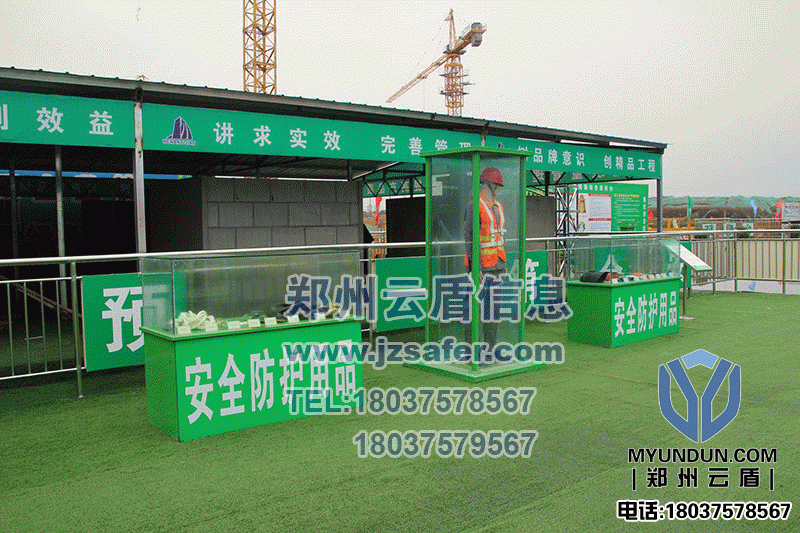

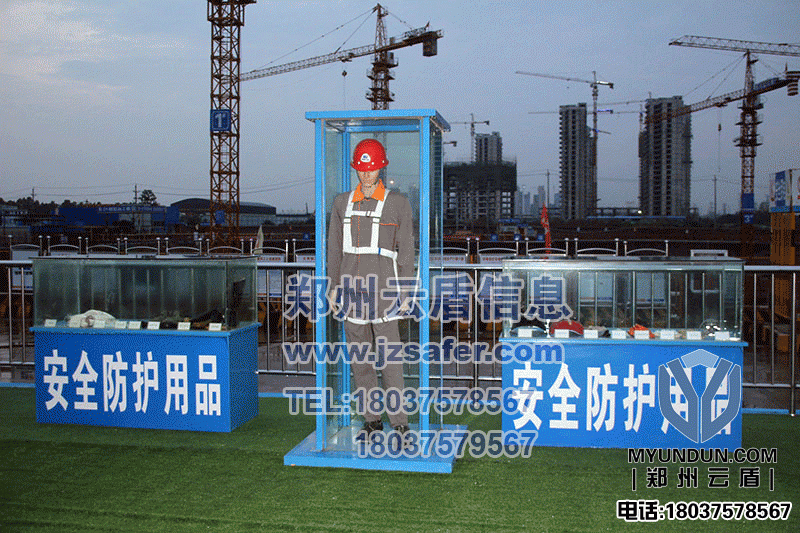

2-2劳保用品使用简介






    1、材料:上面玻璃展示柜、下面采用模板拼装、及各劳保用品
    2、尺寸:玻璃柜长80cm  宽80cm 高200cm  玻璃柜台子长150cm 宽80cm  高120cm
    3、功能:正确熟知各合格劳保用品。
    4、讲义:①下面我们看到的是一个穿着标准式防护服的模特,也是我们现场施工人员佩戴和穿戴劳保用品的标准展示。
②首先我们从上而下来看,那么最上面的就是安全帽,大家都知道进场应该正确佩戴合格的安全帽,那么什么是合格的安全帽呢,一个合格的安全帽必须具备以下几个条件:帽子里面必须张贴合格证,没有合格证的安全帽,很显然是无法判断它是不是一个合格品,必须有帽衬,大家看着就是帽衬,帽衬是起到缓冲作用的关键,没有帽衬缓冲作用无从谈起,然后就是帽带,大家看着就是帽带,帽带必须能够调整长短,以满足头型不同的人的使用。那么怎么正确佩戴安全帽呢,那就是必须系好帽带,以防止帽子脱落。
③下面一个就是安全带,同样安全带也是要有合格证的,在使用前必须检查,安全带本身是否有断股、破损,挂钩是否完好、稳固无松动。正确使用安全带是高挂低用,减少坠落时自由落体的距离。
④我们模特手上戴的是绿缘手套,一般情况下,除电工以外,其它工种是不强制佩戴的,但在这里要提醒我们的机械操作工,尽量不要佩戴各式的手套,因为机械的传送部位很容易将手套卷进传动部位,进而伤人。
⑤模特穿的是防滑鞋(绝缘鞋),咱们所有入场施工的工友,都要按照要求佩戴防滑鞋,电工要穿绝缘鞋。因为施工现场各区域情况比较复杂,如果大家穿普通的平底鞋,在比较潮湿的部位、材料堆码等区域很容易造成滑到。穿绝缘鞋是对大家的一个有效的保障。
⑥模特身上的马甲就是我们进入施工现场必须要穿的反光马甲,穿反光马甲不仅仅是为了统一服装,也是为了给大家在光线较暗的区域施工和夜间施工时的一份安全保障,在某某工地,一名工人在夜间清理材料时,没有穿反光马甲,同时当时该区域灯光较暗,一辆运钢筋的大货车直接带走了这条宝贵的生命。所以进入施工现场必须穿反光马甲。
⑦旁边这是我们现场涉及到的其他劳保用品,比如安全绳、自锁器、口罩、电焊面罩(手持式)、电焊面罩(头戴式)、雨鞋等。

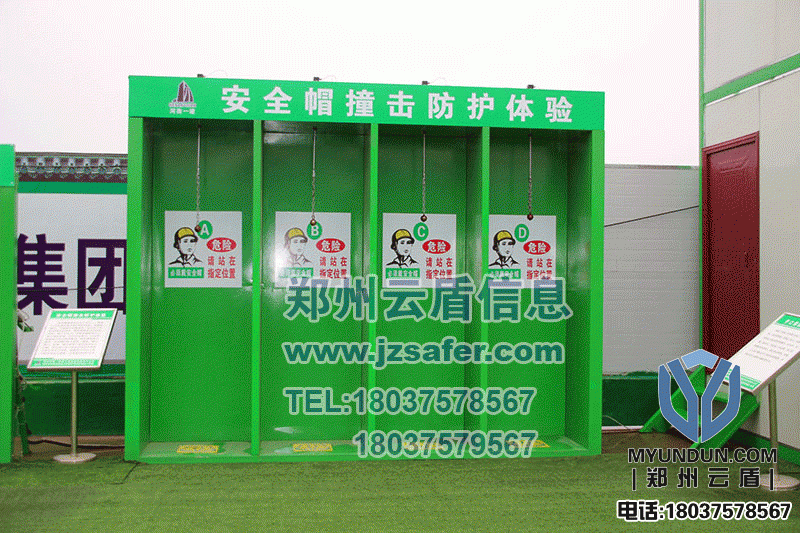

2-3、 安全帽撞击体验简介





1、材料:优质镀锌方管、冷轧板1(厚)、梅花板1.0(厚)、机械设备和电气设备等组装形成,CI覆盖,烤漆工艺。
2、尺寸:长366cm  高280cm  进深65cm
3、功能:熟知安全帽的正确佩戴方法以及佩戴安全帽的重要性和必要性,使职工认识到正确佩戴安全帽是一种责任也是一种形象,是展示建筑工人风采的窗口,无论在何种作业环境下均必须正确佩戴安全帽。
4、讲义:①欢迎大家来到安全帽撞击体验区大家都知道进场应该正确佩戴合格的安全帽,那么什么是合格的安全帽呢,一个合格的安全帽必须具备以下几个条件:帽子里面必须张贴合格证,没有合格证的安全帽,很显然是无法判断它是不是一个合格品,必须有帽衬,大家看着就是帽衬,帽衬是起到缓冲作用的关键,没有帽衬缓冲作用无从谈起,然后就是帽带,大家看着就是帽带,帽带必须能够调整长短,以满足头型不同的人的使用。那么怎么正确佩戴安全帽呢,那就是必须系好帽带,以防止帽子脱落。
②进入现场不戴安全帽罚款200元,不系帽带的罚款50元,安全帽不合格(没有帽带、帽衬、外表有破损开裂的)处以100元罚款,并对不合格安全帽进行没收处理。
③大家在日常工作中,往往会忽略安全帽的重要性,觉得佩戴安全帽是应付差事,是应付罚款、应付检查才佩戴的,下面我们就来体验一下安全帽在物体打击事故中的作用。首先我给大家演示一遍。

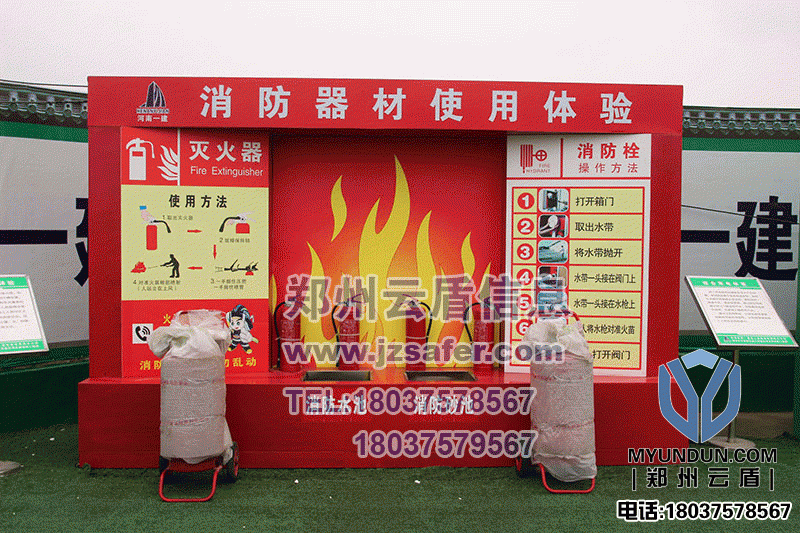

2-4灭火器器材演示体验简介





1、材料:优质镀锌方管、干粉灭火器、消防器材、CI写真、烤漆工艺等组装形成。
2、尺寸:背景牌长366cm,高230cm,进深65cm。
3、功能:使职工充分了解发生火灾时如何正确使用消防器材,增强职工消防意识,杜绝火灾隐患提高对火灾扑救工作的组织和处理能力,提高自救能力及消防安全管理水平。
4、讲义:①介绍灭火器使用前,首先要告诉大家的灭火器的使用范围,在施工重点区域,如总配室、一级配电柜、二级配电柜、库房、可燃材料堆放区、动火作业区域等部位。现场严禁吸烟,每天施工剩余的可燃性材料、垃圾一定要及时进行清理,动火前必须开动火证,并清理附近以及下方的可燃物,并随身配备灭火器,看火人必须尽职尽责。现场吸烟的人员不仅要没收烟和打火机,同时会处以200元的罚款。
②下面向大家介绍的是灭火器体验区,首先,灭火器,也就是说在发生火情的情况下,作为应急灭火的器具,是保证现场消防安全的重要措施。在没有火情的情况下是严禁使用、挪用的,如果发现有人在没有火情的情况下使用灭火器或者私自挪用到其他部位的按规定处罚200元。
③作为一名合格的施工人员,必须了解灭火器的使用,并且在使用前必须充分了解什么样的灭火器是合格的。大家看,这是灭火器的压力表盘,当压力指针指向黄色和绿色区域时表明灭火器是有效的,当压力指针指向红色时表明灭火器已经失效了,要及时通知班组长,反应到项目部进行更换,如按照要求应有分包自行提供的,分包自行更换。
④下面我给大家演示下灭火器的使用方法。首先查看灭火器压力指针,查看灭火器是否有效,如果有效的,首先将瓶体颠倒几次,使筒内干粉松动,然后大家看这个就是保险,直接拉掉,把保险销去掉,然后左手握喷管,右手提着压把,在距火焰两米的地方,右手用力压下压把,左手拿着喷管左右摇摆,对着火焰燃烧的根部喷射干粉覆盖燃烧区,直至把火全部扑灭。

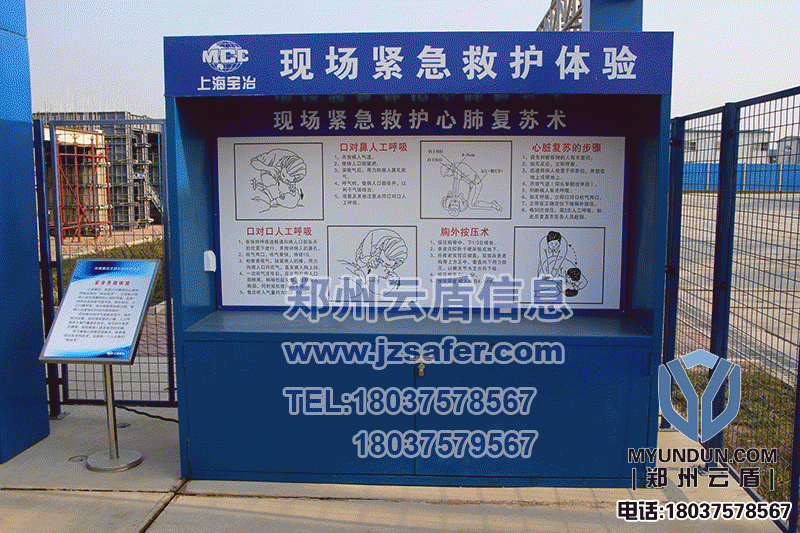

2-5 心肺复苏急救体验简介




1、材料:优质镀锌方钢框架;配备假人、药箱、担架等急救设施;PVC写真,A3不锈钢说明牌,烤漆工艺。
2、尺寸:长250厘米,宽65厘米,高60厘米;
3、安全急救体验作用:正常施工现场人员心脏骤停(如触电、高空作业、心脏疾病、心肌梗塞、自然灾害、意外事故等所造成的心脏骤停),而必须采取气道开放、胸外按压、人工口鼻呼吸、体外除颤等抢救过程,使病人在最短的时间内得到救护。在抢救过程中气道是否放开、胸外按压位置、按压强度是否正确、人工呼吸吹入潮气量是否足够、规范动作是否正确等,是抢救病人是否成功的关键。心肺复苏,就是针对骤停的心跳和呼吸采取的“救命技术”。公从学习的心肺复苏,即是基础生命支持技术,因此是每一个人必须要掌握的心肺复苏技术。



2-6  综合用电体验简介




1、 材料:常规用电展示,人体安全用电、优质镀锌方钢框架,钢板烤漆,PVC写真,A3不锈钢说明牌
2、尺寸:综合用电体验棚长300cm,高230cm,进深40cm。
3、功能:通过综合用电体验,学习各开关、开关箱、灯具及各种电线的规格说明使用,进一步普及施工现场中安全用电知识,提高电工素质和职业道德,一切按施工现场临时用电规范办事减少触电伤亡事故。
4、讲义:①大家首先必须谨记的是没有电工证的人员一律不得私自接线,非专业电工接线是非常容易发生触电事故的,如果发现违规将处罚2000元,相关人员退场处理。
②下面我们来到的是综合用电体检区,最左面的就是家庭常用的开关箱,大家看这是内部构造。右侧的是漏电保护器,我们的电工一定要牢记开关箱的漏电保护器的动作电流为15至30ma,漏电动作s0.1秒。
③右侧是一些常用的安全用电知识,大家自行参观。下面我们来体验一下触电事故和死神来擦个肩。

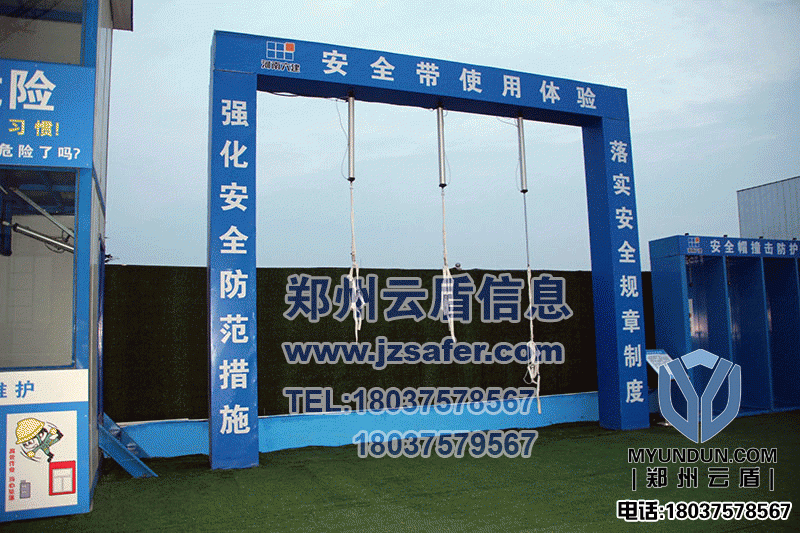

2-7  安全带使用体验简介




1、智能遥控系统,高度5米,长度5米,立柱横梁宽度0.5米,优质镀锌方钢框架,平面广告CI,A3不锈钢说明牌
2、、功能:体验安全带的正确使用及无安全措施情况下坠落后人体对地面撞击的片刻感受,将安全带的使用环境及正确的使用方法融合于体验活动中,增强职工对于高处作业时必须正确佩戴安全带的自身保护意识,充分认识到高处作业无安全措施的危险性,杜绝项目施工中高处坠落事故的发生,实现安全文明施工。
3、讲义:①高处作业(高于作业基准面2米以上的施工作业)和临边作业必须佩戴安全带,如果临边作业安全带没有挂点,必须拉设安全大绳,将安全带固定于安全大绳上。
②进场安全带要有合格证,没有合格证的安全带不得使用。在使用前必须对安全带进行检查,安全带本身是否有断股、破损,挂钩是否完好、稳固无松动。正确使用安全带是高挂低用,减少坠落时自由落体的距离。
③没有按照规定使用安全带的人员每次每人处以200元的罚款,累计出现两次违规的人员,直接退场处理,低挂高用的人员每次每人处以100元的罚款。


2-8  平衡木体验简介



1、材料:10cm*10cm方钢焊接,地脚固定,喷涂中建蓝颜色,配有详细介绍。
2、尺寸:四段长分别为:150cm、150cm、150cm、150cm 高为42cm  转角度数为145°—75°
3、功能:平衡木体验活动检测自身平衡能力,促进小脑的健康发育和肢体的应变能力,行走次数多时还能提高下肢力量和协调能力,锻炼职工沉着冷静、勇敢大胆的心里素质,增强职工的身体素质,检测作业人员是否满足作业条件。
4、讲义:大家都知道,施工现场的环境是比较复杂的,所以一个人的平衡性是考察一名施工人员是否具备现场施工资格的一个重要指数。所以,我们本次平衡木体验结果是计入入场考核的,下面我向大家介绍一下具体的考核办法:所有参加平衡木人员,必须一次性通过,如第一次没有通过的,或通过过程中,存在较大偶然性的(即摇摇晃晃通过的),进行补充测试,其中架子工重新进行两次测试(架子工测试前必须展示本人有效的特殊工种操作证件),并且两次必须顺利通过,其他工种重新进行一次,必须顺利通过,达到以上要求的方可参加其他项目,如达不到相关要求,直接退场处理。

2-9  3D消防灭火体验


目的:3D模拟灭火系统主要包括常见火警识别、不同灭火器的认别和使用方法,常见火灾场景的搭建,灭火场景的真实模拟,以及对体验者的测试考核等。模拟灭火系统通过3D模型的搭建,让体验者更加真实生动、更加沉浸式体验灭火过程,学习灭火相关知识,达到学习、教育、考核的目的,加深消防安全意识,普及消防安全知识。
本系统包括灭火知识学习、4个灭火场所20个灭火场景、测试考核3大部份。可以根据实际场景需要进行定制。
技术参数:长4m*宽2.5m*高2.7m的板房,采用镀锌方钢框架,防火岩棉板,12个厚钢化玻璃,户外写真制作,含模拟消防设备一套,不锈钢说明牌。

2-10  跨步电压体验


目的:该体验使体验者能够更好地学习如何安全地在高压跨步电压电场区域内行走、逃生,并在安全的前提下直观地体验在高压跨步电压电场区域内的不规范操作可能带来的危害,以获得更好的培训效果。
技术参数:长4m*宽2m*高2.7m的板房,采用镀锌方钢框架,防火岩棉板,12个厚钢化玻璃,户外写真制作,含整套电气设备一套,不锈钢说明牌。

2-11  钢丝绳与吊具辨识体验介绍



目的:让体验者掌握钢丝绳的正确使用方法及错误使用带来的危害,可以拓展展示钢丝报废标准。

制作规格:长300cm,宽40cm,高230cm;立横柱4*4优质镀锌方钢框架制作,配备标准的钢丝绳与吊具器材,A3不锈钢说明牌。

2-12  护栏推倒体验




2-13  垂直爬梯体验介绍



制作规格:高340cm 宽260c 10*10立柱4*4方管30圆管优质镀锌架制作,烤漆工艺;
目的:让体验者感受攀爬不符合制造规范劣质爬梯带来的严重后果,所以爬梯应按规范标准,设定合理步距,以便攀爬舒适安全并安装牢固,使用材料合格,
避免采用诱蚀劣质产品,科学的施工维护,这样才能给施工带来方便与安全。

2-14 搬运重物体验介绍



制作规格:1、重物搬运为木质结构,尺寸一般是400*400*400mm,可根据现场实际尺寸调节。
2、体验重量由20kg、25kg、30kg组成。体验时应双手均衡抓取,须慢提慢放集中精力,以防误伤砸脚。
目的:1、体验者在工作之前,应该提前做好热身运动,减少瞬间拉上扭伤。
2、既能锻炼身体,又能掌握面对重物时的正确搬运方法。
2-15 洞口坠落介绍



智能遥控系统;240cm,长300cm,高600cm岩棉板墙面,优质镀锌方钢框架;立柱是用10*10方管制作,横橙用4*6方管;外部楼梯宽90cm;楼梯16*5槽钢,1.8厚钢板,4*4立柱,3*3横橙制作;CI设计,户外写真;A3不锈钢说明牌



1、使职工充分了解开口部的危险性,增强自我保护意识,做到不违章作业不冒险作业。

2、将高处坠落事故应急演练融入其中,有针对性的检验此类安全事故的应急管理和应急响应程序,及时有效的实施应急救援工作,最大限度地减少高处坠落人员伤亡和财产损失,提高全员的安全生产意识。





2-16  班前讲评台介绍



安全体验馆整体效果图


结束语

我们根据分析和研究,力图使整个展馆空间环境富于变化、有节奏、有收放还有明确的导向,真实再现建筑职业安全生产的场景,将灌输式教育方式转变为生动形象的浸入式教育方式。该馆的建成,必将成为企业安全生产警示教育宣传的一个重要平台。
